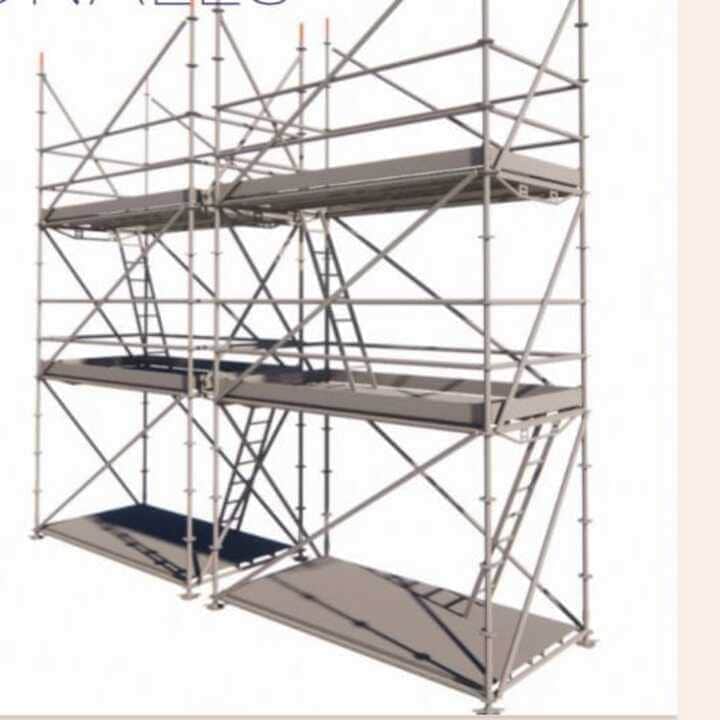

Andamios Multidireccional

Andamios Multidireccional

Teniendo en cuenta las exigencias de seguridad y calidad de nuestro medio, el Andamio Multidireccional Certificado es uno de nuestros productos líder que va a la vanguardia de las necesidades del cliente y de la normativa vigente, adaptándose a los más altos estándares de calidad.

El sistema de Andamio Multidireccional se caracteriza por su versatilidad para adaptarse a diversas formas geométricas y a diferentes alturas dependiendo de la actividad a realizar; así mismo permite la adaptación a desniveles en el terreno de apoyo.

Teniendo en cuenta la normativa actual para trabajo en alturas, el Andamio Multidireccional es muy apropiado
para el trabajo en fachadas, mantenimiento industrial, montaje de maquinaria y demás actividades que requieran de trabajo seguro en altura.

Gracias a la alta resistencia del sistema, el Andamio Multidireccional también puede ser utilizado como cimbra para apuntalamiento de elementos tales como losas, vigas y puentes.

Andamios Multidireccional Componentes

• HORIZONTAL: Elemento estructural de arriostramiento y de protección.
• DIAGONAL: Elemento para asegurar el arriostramiento vertical y horizontal del andamio, además de transmitir cargas a los demás elementos verticales.
• VERTICAL: Elementos portantes que permiten que el andamio gane altura.
• RODAPIÉS: Elementos usados para evitar la caída accidental de la plataforma de pequeños objetos como herramientas.
• HORIZONTAL REFORZADO: Elemento estructural para arriostramiento y para situaciones con requerimientos especiales de carga.
• PLATAFORMA CON ESCOTILLA: Elemento que junto con la escalera de acceso sirve para acceder al área de trabajo.
• ESCALERA 0.59 M X 1.34: Elemento usado para acceder a el área de trabajo.
• ESCALERA 0.59 M X 3.00 M: Elemento usado para acceder a el área de trabajo.
• ESCALERA DE ACCESO: Elemento usado para acceder al área de trabajo a través de la plataforma con escotilla.
• ESCALERA VERTICAL: elemento usado para acceder a el área de trabajo desde la parte externa del andamio.
• PUERTA DE ACCESO: elemento de protección para dar acceso al área de trabajo.
• TORNILLO NIVELADOR: elemento esencial en el replanteo. Usado para nivelar la estructura y permitir un correcto reparto de las cargas al terreno.
• BASE COLLAR: elemento que asegura el arriostramiento al inicio de la estructura.
• PLATAFORMA: elemento utilizado para dotar el andamio de un nivel de trabajo seguro.

Componentes Del Sistema Elementos Estructurales

• TORNILLO NIVELADOR BASE PLANA: Elemento que permite nivelar la estructura y a su vez
  transmitir adecuadamente las cargas al terreno, son esenciales para el replanteo o disposición de las distancias en la base del andamio.
• BASE COLLAR:Elemento que asegura el arriostramiento al inicio de la estructura y cuenta con una roseta que sirve para conectar el primer grupo de horizontales y diagonales. Se instala entre el tornillo y el primer vertical.
• HORIZONTALES: Elemento estructural para unir los verticales, cuentan con terminales en sus dos extremos con una cuña que se inserta en las perforaciones pequeñas de la roseta, también se utilizan como barandas de protección en el área de trabajo.
• PARAL VERTICAL: Elementos portantes que permiten que el andamio gane altura, cuentan con rosetas ubicadas cada 50 cm; éstas tienen 4 perforaciones pequeñas para recibir las horizontales y 4 perforaciones grandes para las diagonales, los verticales se unen entre ellos por medio de un espigo ubicado en su extremo superior.
• DIAGONAL: Elemento que proporciona rigidez al andamio y que permite una transmisión adecuada de las cargas a los elementos verticales. Las diagonales también se pueden utilizar para el armado de voladizos o ménsulas para el izaje de elementos.

Componentes Del Sistema Plataformas Y Escaleras

• PLATAFORMAS: Elemento utilizado para dotar al andamio de un nivel de trabajo seguro, cuentan en sus extremos con ganchos que les permiten fijarse a las horizontales. Para accesos internos se utilizan plataformas con escotilla o trampilla.
• ESCALERAS: Elementos que permiten el acceso seguro al área de trabajo. El acceso al andamio se puede hacer desde el exterior o desde el interior del mismo, según el requerimiento.

Elementos De Protección

• RODAPIÉS: Elementos de madera o metálicos que se instalan en los costados del área de trabajo con el fin de evitar la caída de objetos tales como herramientas de trabajo.
• BARANDAS: Elementos horizontales que se utilizan para proteger a los operarios en el área de trabajo. Según la normativa vigente se debe utilizar doble baranda a partir de una altura de 1.50 m.
• PUERTA ABATIBLE: Elementos de protección para dar acceso al área de trabajo cuando se utiliza acceso con escalera externa.

Características Principales

El Andamio Multidireccional cuenta con elementos verticales que tienen puntos de conexión o rosetas
soladas a intervalos fijos de 50 cm. A su vez, estos puntos de conexión o rosetas tienen 8 perforaciones
que reciben los elementos diagonales y horizontales del sistema.

Los elemento horizontales y diagonales cuentan con accesorios especiales en sus extremos que por medio de una cuña les permite unirse fácilmente a los puntos de conexión.

• Las horizontales y las diagonales cuentan accesorios en sus extremos que les permite anclarse fácilmente
  a las perforaciones de la roseta por medio de una cuña.
• Las rosetas cuentan con 8 puntos de conexión, las diagonales encajan en las perforaciones grandes y
  las horizontales encajan en las perforaciones pequeñas.

Ventajas

El Andamio Multidireccional no requiere de un alto grado de precisión en los cálculos para el montaje debido a que la ubicación de los puntos de conexión es fija y esto permite que la labor de montaje se realice de una manera más rápida y segura.

Tiene una gran flexibilidad en su uso, los puntos de conexión permiten ubicar plataformas en los diferentes niveles y su compatibilidad con el sistema de tubo y abrazadera permite que el andamio se adapte a formas circulares como tanques o fachadas curvas, adicionalmente es ideal para usar en espacios estrechos.

La mayoría de los componentes del andamio son manoportables, lo que permite que un solo operario pueda ensamblar rápida y fácilmente andamios no complejos de un sólo nivel.

El sistema cuenta con implementos de seguridad tales como barandas, plataformas antideslizantes y rodapiés,
que le otorgan al sistema altos niveles de seguridad para los operarios.

El equipo se puede transportar fácilmente.

Tipos De Acceso

ACCESO EXTERNO CON ESCALERA VERTICAL: Se caracteriza por el uso de escaleras verticales que se fijan a la parte externa del andamio por medio de abrazaderas giratorias. La escalera se fabrican en 2 longitudes: de 2.00 m y de 2.80 m.

Acceso Interno Con Escalera De Acceso Y Plataformas Con Escotilla

Este tipo de acceso se compone de escaleras de acceso interno y plataformas con escotilla. La escalera se debe fijar en su parte superior a las horizontales por medio de las garras.

ACCESO INTERNO CON ESCALERA PEATONAL: La escalera tipo peatonal dispone de una estructura en acero sobre a que apoyan los peldaños de acero antideslizantes y drenantes.

Este tipo de escalera se fabrica para dos longitudes: 1.40 y 3.00 m.
Las escaleras deben ser complementadas con las barandas de protección.

Usos

Gracias a su versatilidad el sistema de Andamio Multidireccional tiene múltiples usos entre los que se destacan:

• Torres Para Mantenimiento Industrial.
• Estructuras Para Fachadas.
• Andamio De Carga.
• Torres De Entrenamiento Para Trabajo En Alturas.
• Torres De Acceso.
• Estructuras Para Eventos.
